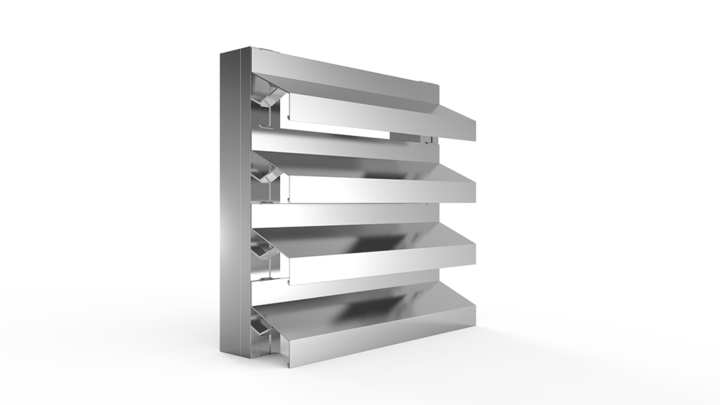

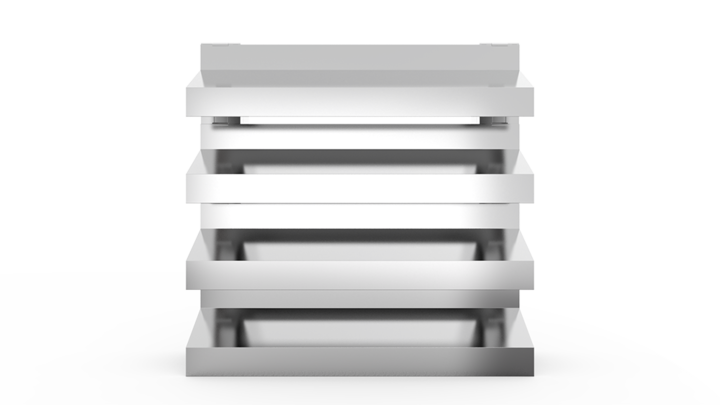

MLL-Lamellenfassade Typ 778XL
MLL schwere Baureihe, Z-förmige Lamelle

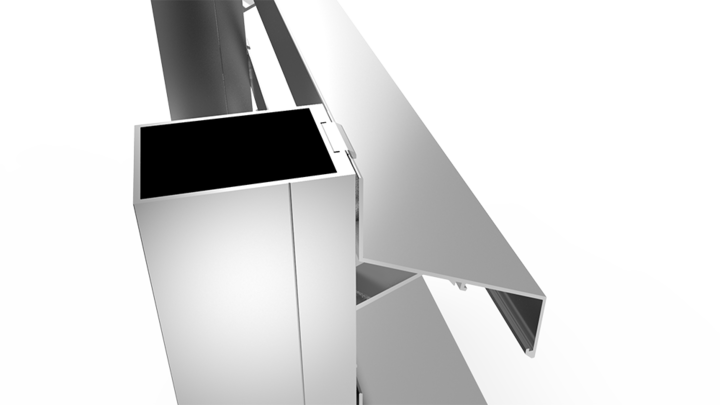

MLL-Lamelle 070XL auf Tragsäule 008
Wetterschutz
Lamellenfassaden
MLL Lamellenfassade Typ 778XL
- 59% freier Lüftungsquerschnitt
- Z-förmige Lamellen
- Hochwertiges Aluminium
- Bewährtes Klippsystem
- Sonderanfertigungen möglich
Systemeinzelteile
Lamelle 070XL
Ausführung:
Z-Lamelle, freier Lüftungsquerschnitt 59%.
Material:
Aluminium Al Mg Si 0,5
Oberfläche:
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Technische Zeichnung:
Klicken Sie auf die Abbildung, um sie zu vergrößern.
Halter 17.0XL
Ausführung:
Klipshalter für Lamellenfassaden und Wetterschutz-/Lüftungsgitter. Halter 17.2XL für Wetterschutz-/Lüftungsgitter und für Lamellenfassaden.
Material:
Aluminium Al Mg Si 0,5
Oberfläche:
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Technische Zeichnung:
Klicken Sie auf die Abbildung, um sie zu vergrößern.
Tragsäule 008
Ausführung:
Tragsäule für Lamellenfassaden ohne Fliegen-/Vogelgitteraufnahme. Zur Montage an der Fassade mittels Haltewinkel und zum Überbrücken höherer Fassadenausschnitte. Abstand der Tragsäulen und Haltewinkel je nach gewählten Systemtyp. Verwendbar für alle Wetterschutzlamellen.
Material:
Aluminium Al Mg Si 0,5
Oberfläche:
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Technische Zeichnung:
Klicken Sie auf die Abbildung, um sie zu vergrößern.
Produktbeschreibung
Die Lamellenfassade, System 778XL, von MLL Hamburg ist ein Fassadensystem aus Aluminium mit einem freien Lüftungsquerschnitt von 59%. Das System 778XL ist ausgestattet mit einer Z-förmigen Lamelle der schweren Baureihe vom Typ 070XL. Die Befestigung an eine Fassade erfolgt über die Tragsäule 008. Die Lamellen werden mit dem MLL-Klippsystem befestigt und sind nachträglich zum Beispiel für Reparaturarbeiten an der Fassade oder ähnlichen wieder herausnehmbar.
Oberfläche:
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Anwendungsbereiche:
Lamellenfassade von MLL zur Montage auf bauseitiger Unterkonstruktion z.B.: Mauerwerk.
Einsatzgebiete:
Für den Innen-, Außenbereich
Aufbau:
Lamellen und Tragsäulen abgelängt, lose geliefert
Erforderliches Zubehör:
Befestigungsschrauben
Befestigungswinkel
Maueranker
Technische Daten
Montage
Lamelle 070XL auf Tragsäule 008
Tragsäule 008 bestückt mit Halter 17.2XL
Rastermaß der Tragsäule / max. Spannweite der Lamelle
1200 mm
Freier Lüftungsquerschnitt
59%
Lamellenabstand
120 mm
Verlustbeiwert Abluft
Keine Angabe
Verlustbeiwert Zuluft
Keine Angabe
Strömungsgeschwindigkeit in m/s dB (A)
Keine Angabe
Bauprodukt
Nein / Werkszeugnis nach DIN EN 10204
