Kurz & Knapp: MLL Lamellenfassade Typ 754SF

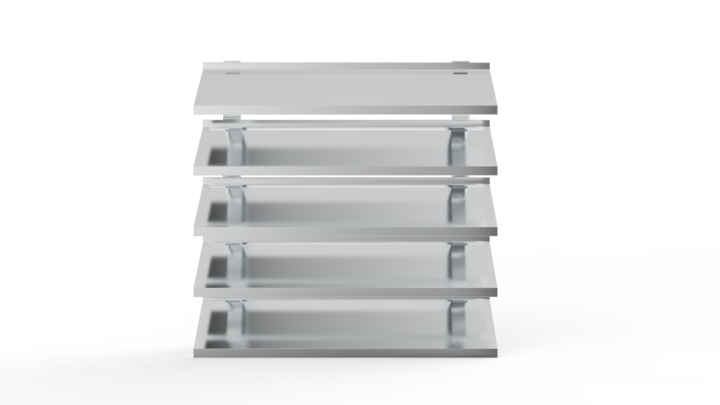

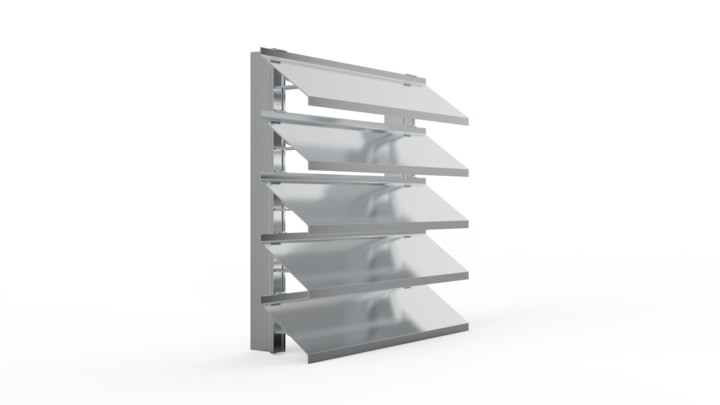

MLL-Lamellenfassade Typ 754SF
MLL schwere Baureihe, Z-förmige Lamelle

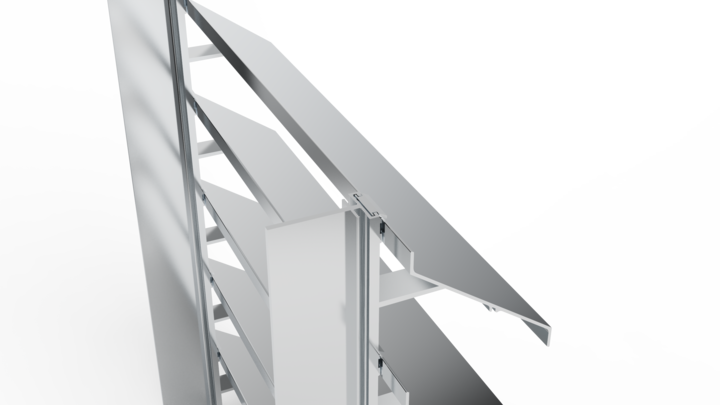

MLL-Lamelle 050 auf Halteschiene 004SF
Wetterschutz
Lamellenfassaden
MLL Lamellenfassade Typ 754SF
- 69% freier Lüftungsquerschnitt
- Z-förmige Lamelle
- Insekten- oder Vogelschutzgitter
- Hochwertiges Aluminium
- Bewährtes Klippsystem
- Sonderanfertigung möglich
Systemeinzelteile
Lamelle 050
Ausführung:
Z-Lamelle, freier Lüftungsquerschnitt 69%.
Material:
Aluminium Al Mg Si 0,5
Oberfläche:
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Technische Zeichnung:
Klicken Sie auf die Abbildung, um sie zu vergrößern.
Halter 15.0
Ausführung:
Klipshalter für Lamellenfassaden und Wetterschutz-/Lüftungsgitter. Halter 15.2 für Wetterschutz-/Lüftungsgitter und für Lamellenfassaden.
Material:
Aluminium EN AW 6060 T66
Oberfläche:
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Technische Zeichnung:
Klicken Sie auf die Abbildung, um sie zu vergrößern.
Halteschiene 004SF
Ausführung:
Für Lamellenfassade Halteschiene mit Fliegen-/Vogelgitteraufnahme. Zur Montage auf bauseitiger Unterkonstruktion. Abstand der Halteschiene je nach gewählten System. Verwendbar für alle Wetterschutzlamellen.
Material:
Aluminium Al Mg Si 0,5
Oberfläche:
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Produktbeschreibung
Die Lamellenfassade, System 754SF, von MLL Hamburg ist ein Fassadensystem aus Aluminium mit einem freien Lüftungsquerschnitt von 69%. Das System 754SF ist ausgestattet mit einer Z-förmigen Lamelle der schweren Baureihe vom Typ 050. Die Befestigung an eine Fassade erfolgt über die Halteschiene 004SF. Die Lamellen werden mit dem MLL-Klippsystem befestigt und sind nachträglich zum Beispiel für Reparaturarbeiten an der Fassade oder ähnlichen wieder herausnehmbar.
Oberfläche:
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Anwendungsbereiche:
Lamellenfassade von MLL zur Montage auf bauseitiger Unterkonstruktion z.B.: Mauerwerk.
Einsatzgebiete:
Für den Innen-, Außenbereich
Aufbau:
Lamellen und Halteschienen abgelängt, lose geliefert
Erforderliches Zubehör:
Befestigungsschrauben
Befestigungswinkel
Maueranker
Optionales Zubehör:
Fliegengitter: Fiberglas MW 1,4 mm / Nirosta MW 1,4 mm / Nirosta MW 2,8 mm
Vogelschutz: Verzinkt MW 10 mm / Nirosta MW 8 mm (Als Rollenware geliefert)
Technische Daten
Montage
Lamelle 050 auf Halteschiene 004SF
Halteschiene 004SF bestückt mit Halter 15.2
Halteschiene 004SF zur Montage auf bauseitiger UK
Rastermaß der Halteschiene / max. Spannweite der Lamelle
1200 mm
Freier Lüftungsquerschnitt
69%
Lamellenabstand
100 mm
Verlustbeiwert Abluft
5,4 Durchflußbeiwert Abluft 0,42
Verlustbeiwert Zuluft
6,9 Durchflußbeiwert Zuluft 0,37
Strömungsgeschwindigkeit in m/s dB(A)
1,96m/sec dB(A) 35
2,14m/sec dB(A) 35
2,39m/sec dB(A) 37
3,37m/sec dB(A) 39
Bauprodukt
Nein / Werkszeugnis nach DIN EN 10204, 2.2
