Kurz & Knapp: MLL Lamellenfassade Typ 788
MLL-Lamellenfassade Typ 788
MLL schwere Baureihe, V-förmige Lamelle
Stochersicher
MLL-Lamelle 080 auf Tragsäule 008
Wetterschutz
Lamellenfassaden

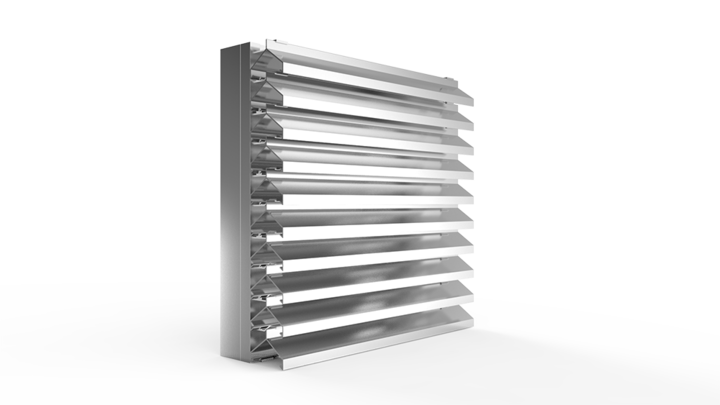

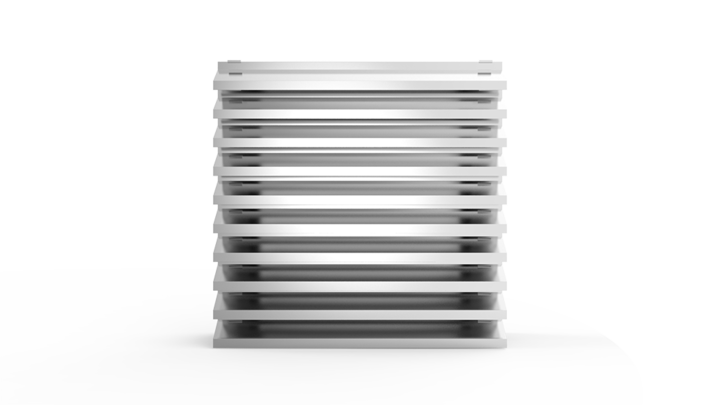

MLL Lamellenfassade Typ 788
- 54% freier Lüftungsquerschnitt
- V-förmige Lamellen
- Stochersicher
- Hochwertiges Aluminium
- Bewährtes Klippsystem
- Sonderanfertigungen möglich
Systemeinzelteile
Lamelle 080
Ausführung:
V-Lamelle, stochersicher, freier Lüftungsquerschnitt 54%.
Material:
Aluminium Al Mg Si 0,5
Oberfläche:
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Technische Zeichnung:
Klicken Sie auf die Abbildung, um sie zu vergrößern.
Halter 18.0
Ausführung:
Klipshalter für Lamellenfassaden und Wetterschutz-/Lüftungsgitter. Halter 18.2 für Wetterschutz-/Lüftungsgitter und für Lamellenfassaden.
Material:
Aluminium Al Mg Si 0,5
Oberfläche:
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Technische Zeichnung:
Klicken Sie auf die Abbildung, um sie zu vergrößern.
Tragsäule 008
Ausführung:
Tragsäule für Lamellenfassaden ohne Fliegen-/Vogelgitteraufnahme. Zur Montage an der Fassade mittels Haltewinkel und zum Überbrücken höherer Fassadenausschnitte. Abstand der Tragsäulen und Haltewinkel je nach gewählten Systemtyp. Verwendbar für alle Wetterschutzlamellen.
Material:
Aluminium Al Mg Si 0,5
Oberfläche:
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Technische Zeichnung:
Klicken Sie auf die Abbildung, um sie zu vergrößern.
Produktbeschreibung
Die Lamellenfassade, System 788, von MLL Hamburg ist ein Fassadensystem aus Aluminium mit einem freien Lüftungsquerschnitt von 54%. Das System 788 ist ausgestattet mit einer stochersicheren, V-förmigen Lamelle der schweren Baureihe vom Typ 080. Die Befestigung an eine Fassade erfolgt über die Tragsäule 008. Die Lamellen werden mit dem MLL-Klippsystem befestigt und sind nachträglich zum Beispiel für Reparaturarbeiten an der Fassade oder ähnlichen wieder herausnehmbar.
Oberfläche:
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Anwendungsbereiche:
Lamellenfassade von MLL zur Montage auf bauseitiger Unterkonstruktion z.B.: Mauerwerk.
Einsatzgebiete:
Für den Innen-, Außenbereich
Aufbau:
Lamellen und Tragsäulen abgelängt, lose geliefert
Erforderliches Zubehör:
Befestigungsschrauben
Befestigungswinkel
Maueranker
Technische Daten
Montage

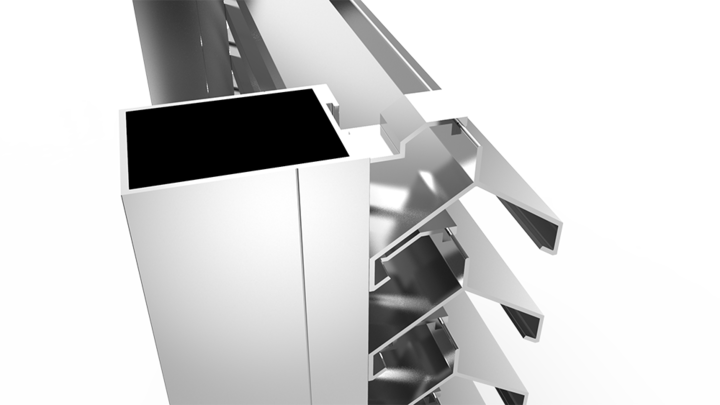

Lamelle 080 auf Tragsäule 008
Tragsäule 008 bestückt mit Halter 18.2
Rastermaß der Tragsäule / max. Spannweite der Lamelle
1200 mm
Freier Lüftungsquerschnitt
54%
Lamellenabstand
50 mm
Verlustbeiwert Abluft
30,1 Durchflußbeiwert Abluft 0,18
Verlustbeiwert Zuluft
29,0 Durchflußbeiwert Zuluft 0,18
Strömungsgeschwindigkeit in m/s dB (A)
Keine Angaben
Bauprodukt
Nein / Werkszeugnis nach DIN EN 10204
