Kurz & Knapp: MLL Lamellenfassade Typ 736
MLL-Lamellenfassade Typ 736
MLL schwere Baureihe, Z-förmige Lamelle
MLL-Lamelle 030 auf Tragsäule 006
MLL-Lamellenfassade Typ 736
MLL schwere Baureihe, Z-förmige Lamelle
MLL-Lamelle 030 auf Tragsäule 006
Z-Lamelle, freier Lüftungsquerschnitt 43%.
Aluminium Al Mg Si 0,5
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Klicken Sie auf die Abbildung, um sie zu vergrößern.
Klipshalter für Lamellenfassaden und Wetterschutz-/Lüftungsgitter. Halter 13.2 für Wetterschutz-/Lüftungsgitter und für Lamellenfassaden.
Aluminium EN AW 6060 T66
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Tragsäule für Lamellenfassaden ohne Fliegen-/Vogelgitteraufnahme. Montage an der Fassade mittels Haltewinkel. Abstand der Tragsäulen und Haltewinkel je nach gewählten Systemtyp. Verwendbar für alle Wetterschutzlamellen.
Aluminium Al Mg Si 0,5
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Klicken Sie auf die Abbildung, um sie zu vergrößern.

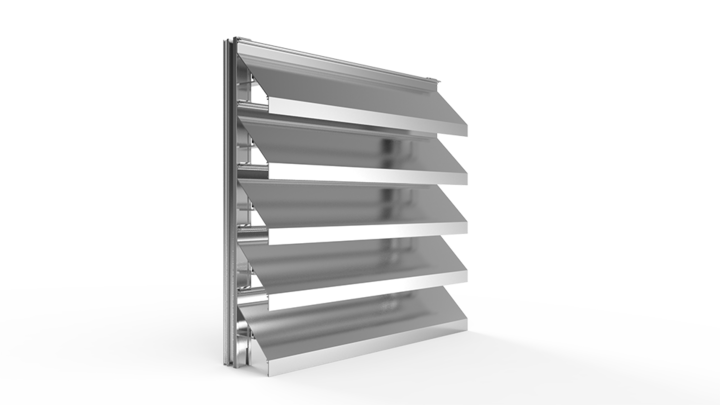

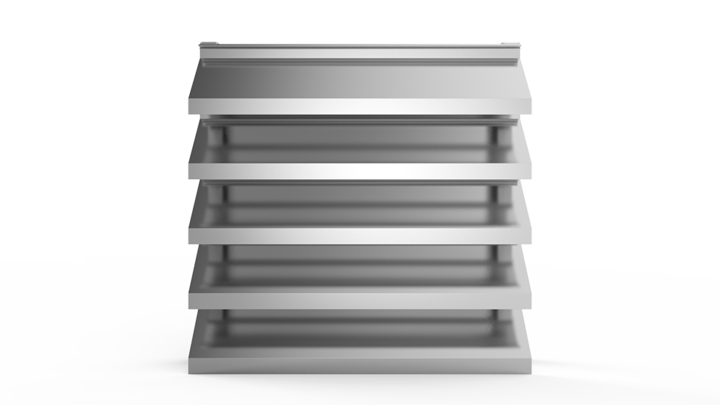

Die Lamellenfassade, System 736, von MLL Hamburg ist ein Fassadensystem aus Aluminium mit einem freien Lüftungsquerschnitt von 43%. Das System 736 ist ausgestattet mit einer Z-förmigen Lamelle der schweren Baureihe vom Typ 030. Die Befestigung an eine Fassade erfolgt über die Tragsäule 006. Die Lamellen werden mit dem MLL-Klippsystem befestigt und sind nachträglich zum Beispiel für Reparaturarbeiten an der Fassade oder ähnlichen wieder herausnehmbar.
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Lamellenfassade von MLL zur Montage auf bauseitiger Unterkonstruktion z.B.: Mauerwerk.
Für den Innen-, Außenbereich
Lamellen und Tragsäulen abgelängt, lose geliefert
Befestigungsschrauben
Befestigungswinkel
Maueranker
Montage

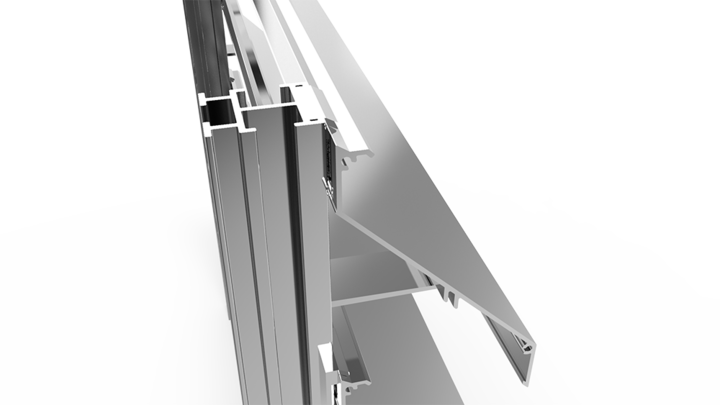

Lamelle 030 auf Tragsäule 006
Tragsäule 006 bestückt mit Halter 13.2
Rastermaß der Tragsäule / max. Spannweite der Lamelle
1200 mm
Freier Lüftungsquerschnitt
43%
Lamellenabstand
100 mm
Verlustbeiwert Abluft
17,2 Durchflußbeiwert Abluft 0,24
Verlustbeiwert Zuluft
20,5 Durchflußbeiwert Zuluft 0,22
Strömungsgeschwindigkeit in m/s dB (A)
1,55 m/sec dB(A) 34
1,96 m/sec dB(A) 35
2,14 m/sec dB(A) 35
2,39 m/sec dB(A) 37
3,37 m/sec dB(A) 39
Bauprodukt
Nein / Werkszeugnis nach DIN EN 10204
