Wetterschutz Lamellenfassaden

MLL Lamellenfassade Typ 626LL

  • 58% freier Lüftungsquerschnitt
  • Z-förmige Lamellen
  • Schiebewassersicher
  • Hochwertiges Aluminium
  • Bewährtes Klippsystem
  • Sonderanfertigungen möglich

Kurz & Knapp: MLL Lamellenfassade Typ 626LL

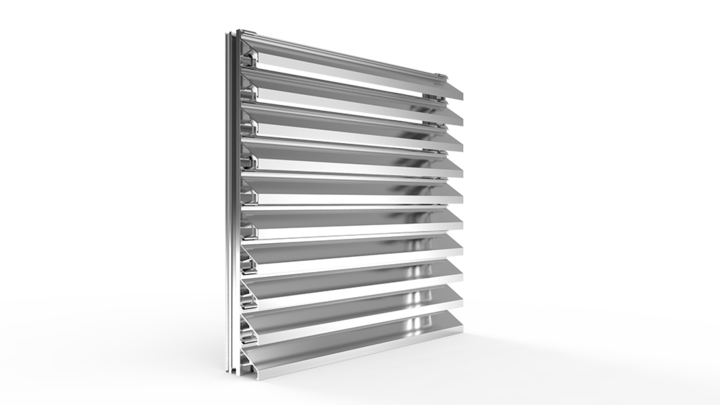

MLL-Lamellenfassade Typ 626LL
MLL mittelschwere Baureihe, Z-förmige Lamelle
Schiebewassersicher
MLL-Lamelle 020LL auf Tragsäule 006

Systemeinzelteile

Lamelle 020LL

Ausführung:

Z-Lamelle, freier Lüftungsquerschnitt 58%.

Material:

Aluminium Al Mg Si 0,5

Oberfläche:

E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage

Technische Zeichnung:

Klicken Sie auf die Abbildung, um sie zu vergrößern.

Halter 12.0

Ausführung:

Klipshalter für Lamellenfassaden und Wetterschutz-/Lüftungsgitter. Halter 12.1 für Wetterschutz-/Lüftungsgitter. Halter12.2 für Lamellenfassaden.

Material:

Aluminium Al Mg Si 0,5

Oberfläche:

E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage

Tragsäule 006

Ausführung:

Tragsäule für Lamellenfassaden ohne Fliegen-/Vogelgitteraufnahme. Montage an der Fassade mittels Haltewinkel. Abstand der Tragsäulen und Haltewinkel je nach gewählten Systemtyp. Verwendbar für alle Wetterschutzlamellen.

Material:

Aluminium Al Mg Si 0,5

Oberfläche:

E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage

Technische Zeichnung:

Klicken Sie auf die Abbildung, um sie zu vergrößern.

Produktbeschreibung

Die Lamellenfassade, System 626LL, von MLL Hamburg ist ein Fassadensystem aus Aluminium mit einem freien Lüftungsquerschnitt von 58%. Das System 626LL ist ausgestattet mit einer schiebewassersicheren, Z-förmigen Lamelle der mittelschweren Baureihe vom Typ 020LL. Die Befestigung an eine Fassade erfolgt über die Tragsäule 006. Die Lamellen werden mit dem MLL-Klippsystem befestigt und sind nachträglich zum Beispiel für Reparaturarbeiten an der Fassade oder ähnlichen wieder herausnehmbar.

Oberfläche:

E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage

Anwendungsbereiche:

Lamellenfassade von MLL zur Montage auf bauseitiger Unterkonstruktion z.B.: Mauerwerk.

Einsatzgebiete:

Für den Innen-, Außenbereich

Aufbau:

Lamellen und Tragsäulen abgelängt, lose geliefert

Erforderliches Zubehör:

Befestigungsschrauben
Befestigungswinkel
Maueranker

Technische Daten

Montage

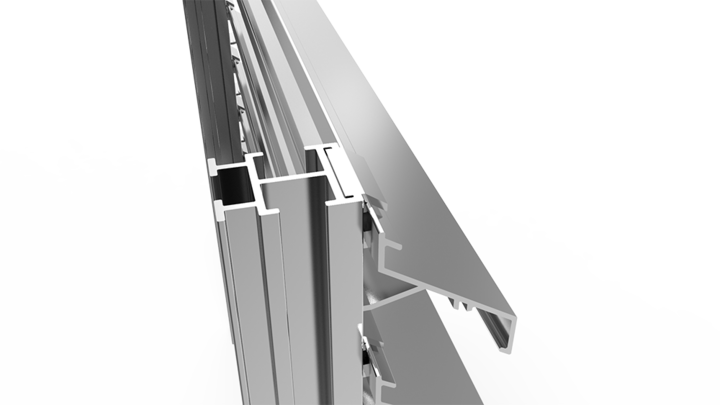

Lamelle 020LL auf Tragsäule 006

Tragsäule 006 bestückt mit Halter 12.2

Rastermaß der Tragsäule / max. Spannweite der Lamelle

1000 mm

Freier Lüftungsquerschnitt

58%

Lamellenabstand

50 mm

Verlustbeiwert Abluft

Keine Angabe

Verlustbeiwert Zuluft

Keine Angabe

Strömungsgeschwindigkeit in m/s dB (A)

Keine Angabe

Bauprodukt

Nein / Werkszeugnis nach DIN EN 10204
