Kurz & Knapp: MLL Lüftungsgitter Typ 732bew-m
MLL-Lüftungsgitter Typ 732bew-m
MLL schwere Baureihe, Z-förmige Lamelle
MLL-Lamelle 030bew im Rahmen 702bew
Wetterschutz
Lüftungsgitter

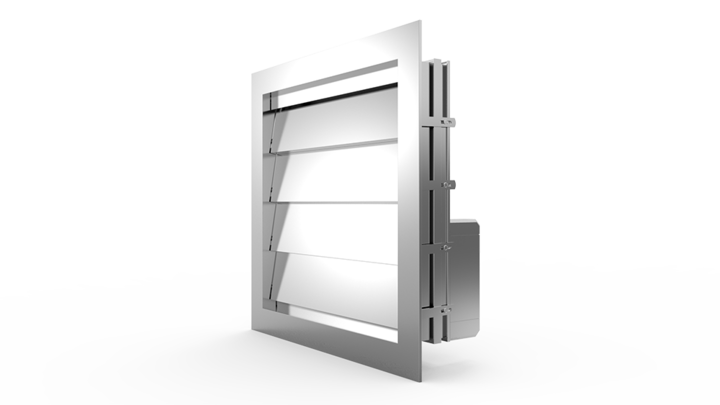

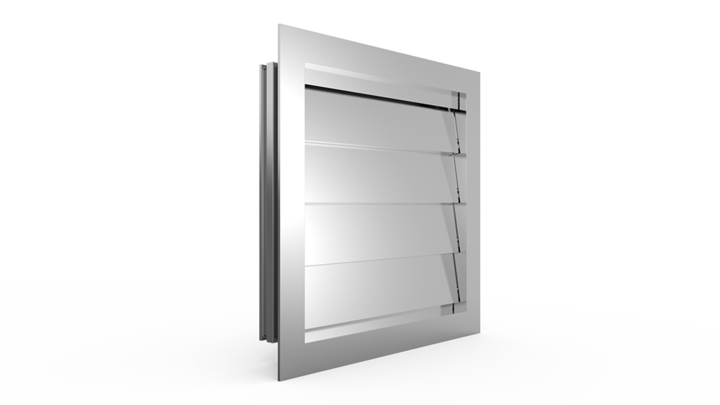

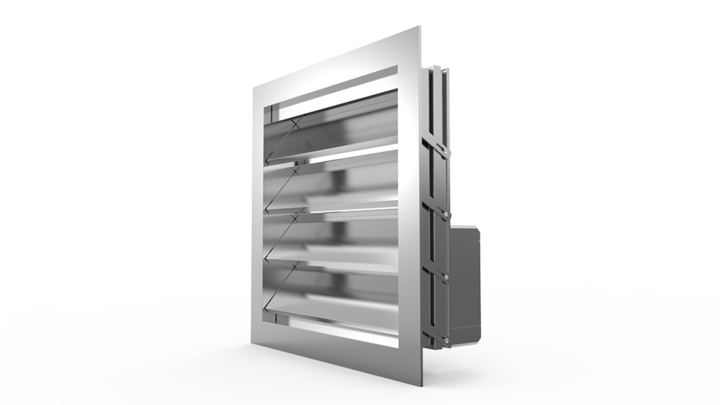

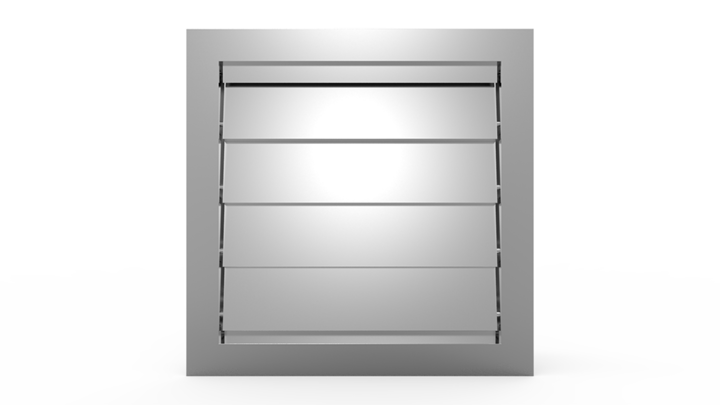

MLL Lüftungsgitter Typ 732bew-m
- 50% freier Lüftungsquerschnitt
- Z-förmige Lamellen
- Beweglich
- Bedienung mit Motor
- Insekten- oder Vogelschutzgitter
- Montage einliegend in Mauerwerksöffnungen
- Hochwertiges Aluminium
- Sonderanfertigungen möglich
- Bewährtes Klippsystem
Systemeinzelteile
Lamelle 030bew
Ausführung:
Z-Lamelle, freier Lüftungsquerschnitt 50%.
Material:
Aluminium Al Mg Si 0,5
Oberfläche:
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Technische Zeichnung:
Klicken Sie auf die Abbildung, um sie zu vergrößern.
Rahmen 702bew
Ausführung:
Rahmenprofil für Wetterschutz-/ Lüftungsgitter zur einliegenden Montage. Verwendbar für Wetterschutzlamelle 030bew.
Material:
Aluminium Al Mg Si 0,5
Oberfläche:
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Technische Zeichnung:
Klicken Sie auf die Abbildung, um sie zu vergrößern.
Produktbeschreibung
Das Wetterschutzgitter, System 732bew-m, von MLL Hamburg ist ein Lüftungsgitter aus Aluminium mit einem freien Lüftungsquerschnitt von 50%. Dieses Lüftungsgitter ist beweglich. Die Lamellen und damit der Luftdurchlass kann motorisch variiert werden. Mit diesen Lüftungsgitter ist ein bequemer Luftaustausch ganz nach ihren Bedürfnissen möglich. Das System 732bew-m ist ausgestattet mit einer Z-förmigen Lamelle der schweren Baureihe vom Typ 030bew im einliegenden Rahmen 702bew.
Oberfläche:
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Anwendungsbereiche:
Wetterschutzgitter von MLL zur einliegenden
Montage z. B.: Mauerwerksöffnung.
Einsatzgebiete:
Für den Innen-, Außenbereich
Aufbau:
Vormontierter Rahmen und Lamelle
Erforderliches Zubehör:
Befestigungsschrauben
Befestigungswinkel
Maueranker
Optionales Zubehör:
Fliegengitter: Fiberglas MW 1,4 mm / Nirosta MW 1,4 mm / Nirosta MW 2,8 mm
Vogelschutz: Verzinkt MW 10 mm / Nirosta MW 8 mm
Technische Daten
Montage
Enclosed
Einliegend
Rastermaß der Tragsäule / max. Spannweite der Lamelle
1200 mm
1200 mm
Freier Lüftungsquerschnitt
50%
50%
Lamellenabstand
100 mm
100 mm
Verlustbeiwert Abluft
No details
Keine Angabe
Verlustbeiwert Zuluft
No details
Keine Angabe
Strömungsgeschwindigkeit in m/s dB (A)
No details
Keine Angabe
Bauprodukt
Yes / certification acc. to DIN EN 10204
Ja / Werkszeugnis nach DIN EN 10204
