MLL Lamellenfassade Typ 564

  • 35% freier Lüftungsquerschnitt
  • V-förmige Lamellen
  • Stochersicher
  • Insekten- oder Vogelschutzgitter
  • Hochwertiges Aluminium
  • Bewährtes Klippsystem
  • Sonderanfertigungen möglich

Kurz & Knapp: MLL Lamellenfassade Typ 564

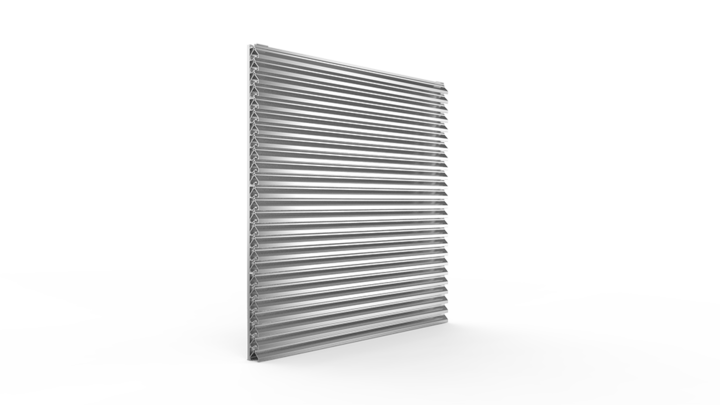

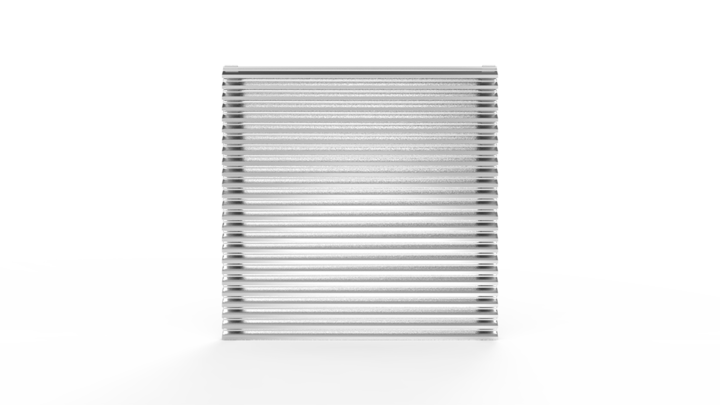

MLL-Lamellenfassade Typ 564
MLL leichte Baureihe, V-förmige Lamelle
Stochersicher
MLL-Lamelle 060 auf Halteschiene 004

Systemeinzelteile

Lamelle 060

Ausführung:

V-Lamelle, stochersicher, freier Lüftungsquerschnitt 35%.

Material:

Aluminium Al Mg Si 0,5

Oberfläche:

E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage

Technische Zeichnung:

Klicken Sie auf die Abbildung, um sie zu vergrößern.

Halter 16.0

Ausführung:

Klipshalter für Lamellenfassaden und Wetterschutz-/Lüftungsgitter. Halter 16.1 für Wetterschutz-/Lüftungsgitter. Halter 16.2 für Lamellenfassaden.

Material:

Aluminium Al Mg Si 0,5

Oberfläche:

E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage

Technische Zeichnung:

Klicken Sie auf die Abbildung, um sie zu vergrößern.

Halteschiene 004

Ausführung:

Für Lamellenfassade Halteschiene mit Fliegen-/Vogelgitteraufnahme. Zur Montage auf bauseitiger Unterkonstruktion. Abstand der Halteschiene je nach gewählten System. Verwendbar für alle Wetterschutzlamellen.

Material:

Aluminium Al Mg Si 0,5

Oberfläche:

E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage

Technische Zeichnung:

Klicken Sie auf die Abbildung, um sie zu vergrößern.

Produktbeschreibung

Die Lamellenfassade, System 564, von MLL Hamburg ist ein Fassadensystem aus Aluminium mit einem freien Lüftungsquerschnitt von 35%. Das System 564 ist ausgestattet mit einer stochersicheren, V-förmigen Lamelle der leichten Baureihe vom Typ 060. Die Befestigung an eine Fassade erfolgt über die Halteschiene 004. Die Lamellen werden mit dem MLL-Klippsystem befestigt und sind nachträglich zum Beispiel für Reparaturarbeiten an der Fassade oder ähnlichen wieder herausnehmbar.

Oberfläche:

E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage

Anwendungsbereiche:

Lamellenfassade von MLL zur Montage auf bauseitiger Unterkonstruktion z.B.: Mauerwerk.

Einsatzgebiete:

Für den Innen-, Außenbereich

Aufbau:

Lamellen und Halteschienen abgelängt, lose geliefert

Erforderliches Zubehör:

Befestigungsschrauben
Befestigungswinkel
Maueranker

Optionales Zubehör:

Fliegengitter: Fiberglas MW 1,4 mm / Nirosta MW 1,4 mm / Nirosta MW 2,8 mm
Vogelschutz: Verzinkt MW 10 mm / Nirosta MW 8 mm (Als Rollenware geliefert)

Technische Daten

Montage

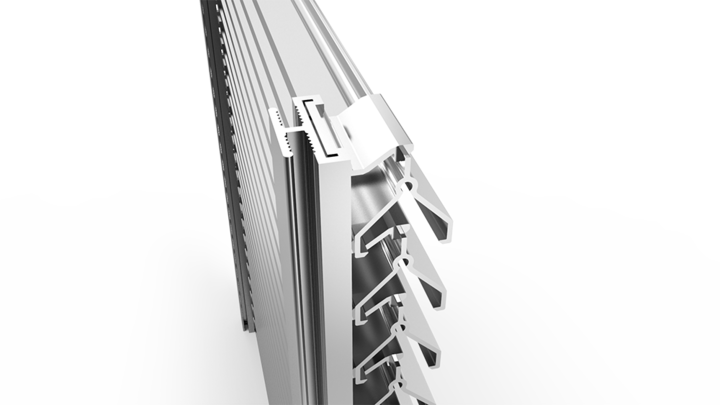

Lamelle 060 auf Halteschiene 004

Halteschiene 004 bestückt mit Halter 16.2

Halteschiene 004 zur Montage auf bauseitiger UK

Rastermaß der Halteschiene / max. Spannweite der Lamelle

800 mm

Freier Lüftungsquerschnitt

35%

Lamellenabstand

20 mm

Verlustbeiwert Abluft

72,8 Durchflußbeiwert Abluft 0,12

Verlustbeiwert Zuluft

75,1 Durchflußbeiwert Zuluft 0,11

Strömungsgeschwindigkeit in m/s dB (A)

Keine Angaben

Bauprodukt

Nein / Werkszeugnis nach DIN EN 10204
