Wetterschutz Lamellenfassaden

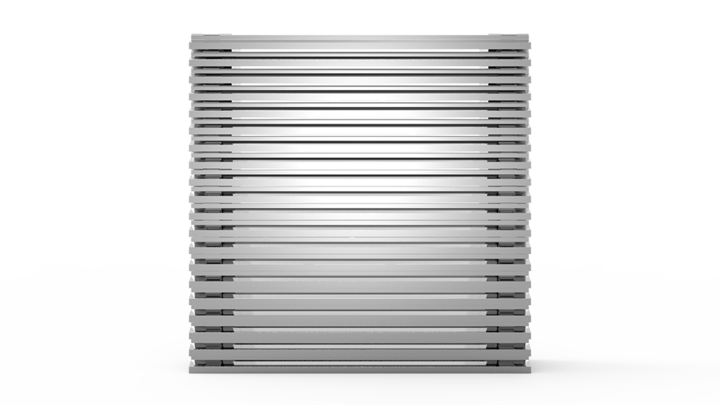

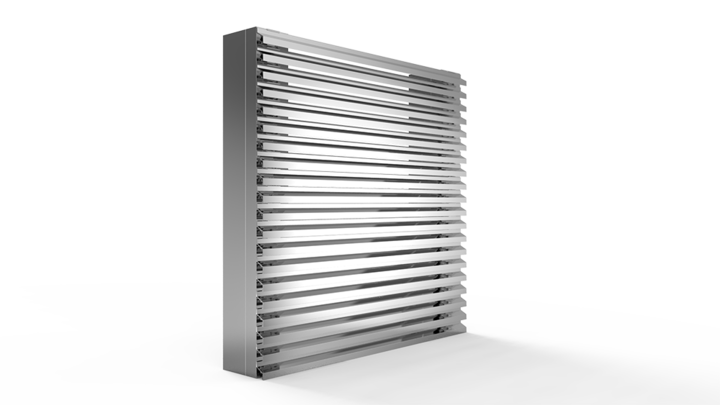

MLL Lamellenfassade Typ 518XS

  • 41% freier Lüftungsquerschnitt
  • Z-förmige Lamellen
  • Hochwertiges Aluminium
  • Bewährtes Klippsystem
  • Sonderanfertigungen möglich

Kurz & Knapp: MLL Lamellenfassade Typ 518XS

MLL-Lamellenfassade Typ 518XS
MLL leichte Baureihe, Z-förmige Lamelle
MLL-Lamelle 010XS auf Tragsäule 008

Systemeinzelteile

Lamelle 010XS

Ausführung:

Z-Lamelle, freier Lüftungsquerschnitt 41%.

Material:

Aluminium Al Mg Si 0,5

Oberfläche:

E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage

Technische Zeichnung:

Klicken Sie auf die Abbildung, um sie zu vergrößern.

Halter 11.0XS

Ausführung:

Klipshalter für Lamellenfassaden. Halter 11.2XS für Lamellenfassaden.

Material:

Aluminium Al Mg Si 0,5

Oberfläche:

E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage

Technische Zeichnung:

Klicken Sie auf die Abbildung, um sie zu vergrößern.

Tragsäule 008

Ausführung:

Tragsäule für Lamellenfassaden ohne Fliegen-/Vogelgitteraufnahme. Zur Montage an der Fassade mittels Haltewinkel und zum Überbrücken höherer Fassadenausschnitte. Abstand der Tragsäulen und Haltewinkel je nach gewählten Systemtyp. Verwendbar für alle Wetterschutzlamellen.

Material:

Aluminium Al Mg Si 0,5

Oberfläche:

E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage

Technische Zeichnung:

Klicken Sie auf die Abbildung, um sie zu vergrößern.

Produktbeschreibung

Die Lamellenfassade, System 518XS, von MLL Hamburg ist ein Fassadensystem aus Aluminium mit einem freien Lüftungsquerschnitt von 41%. Das System 518XS ist ausgestattet mit einer Z-förmigen Lamelle der leichten Baureihe vom Typ 010XS. Die Befestigung an eine Fassade erfolgt über die Tragsäule 008. Die Lamellen werden mit dem MLL-Klippsystem befestigt und sind nachträglich zum Beispiel für Reparaturarbeiten an der Fassade oder ähnlichen wieder herausnehmbar.

Oberfläche:

E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage

Anwendungsbereiche:

Lamellenfassade von MLL zur Montage auf bauseitiger Unterkonstruktion z.B.: Mauerwerk.

Einsatzgebiete:

Für den Innen-, Außenbereich

Aufbau:

Lamellen und Tragsäulen abgelängt, lose geliefert

Erforderliches Zubehör:

Befestigungsschrauben
Befestigungswinkel
Maueranker

Technische Daten

Montage

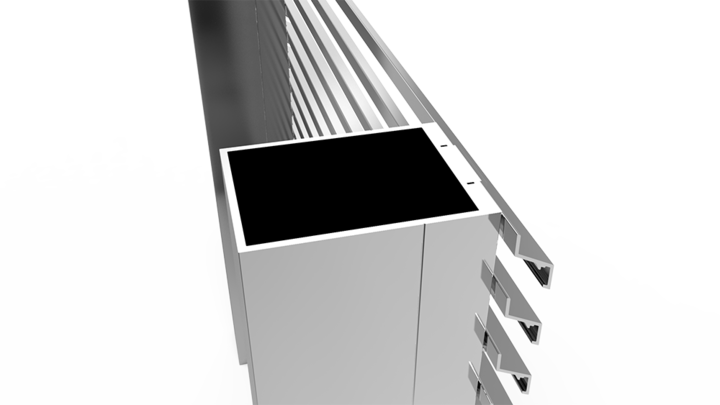

Lamelle 010XS auf Tragsäule 008

Tragsäule 008 bestückt mit Halter 11.2XS

Rastermaß der Tragsäule / max. Spannweite der Lamelle

800 mm

Freier Lüftungsquerschnitt

41%

Lamellenabstand

25 mm

Verlustbeiwert Abluft

Keine Angabe

Verlustbeiwert Zuluft

Keine Angabe

Strömungsgeschwindigkeit in m/s dB (A)

Keine Angabe

Bauprodukt

Nein / Werkszeugnis nach DIN EN 10204
