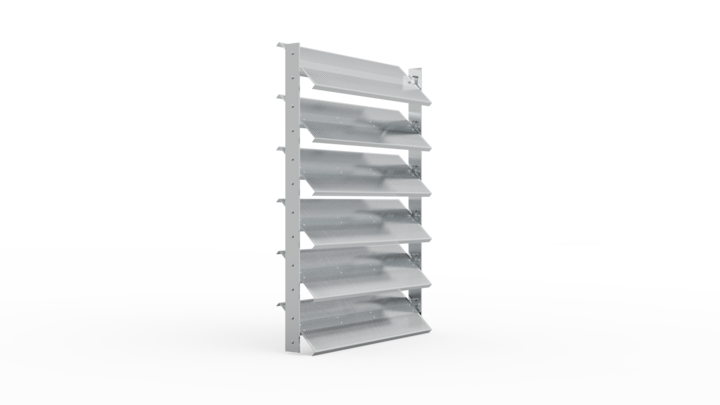

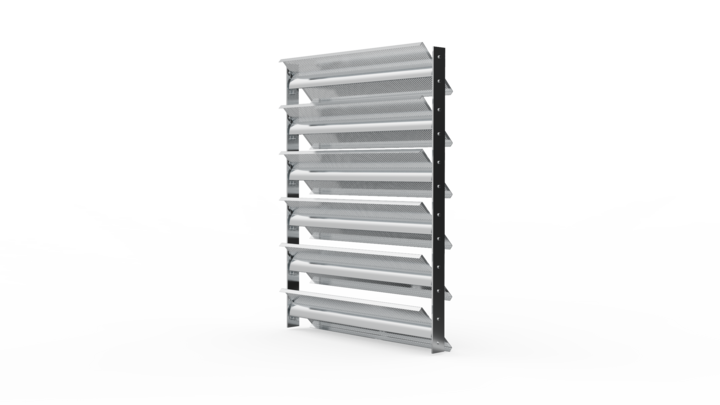

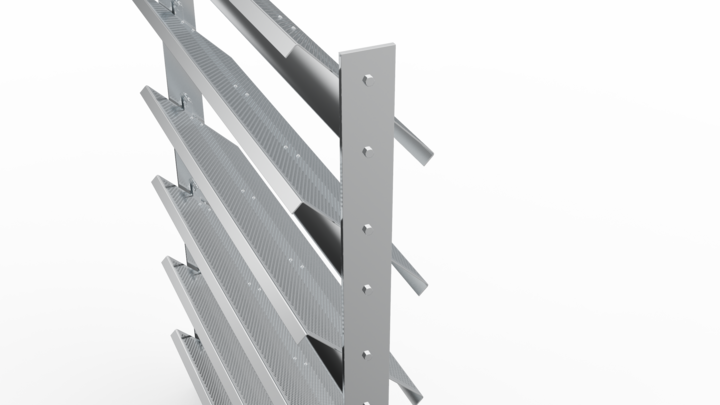

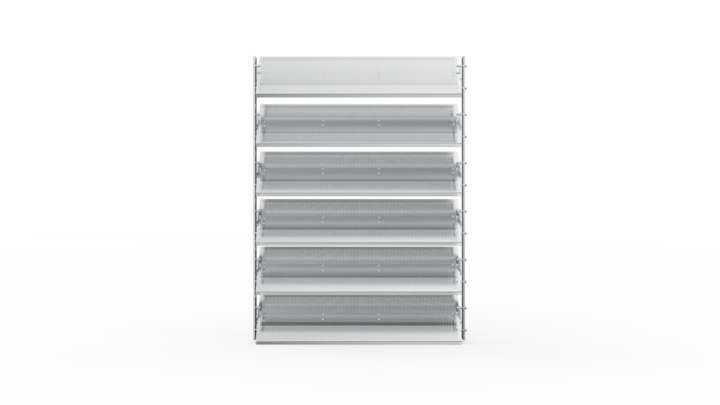

MLL Sonnenschutzsystem VS-H-GLXXX-SD

Vertikal
Starre Ausführung
Lamelle horizontal
Großlamelle mit Tragrohr und Lochblechauflage
Bspw. 300 mm Lamellenbreite
Lamellenspannweite ca. 3.000 mm
Sterndeckel

Kurz & Knapp: MLL Sonnenschutzsystem VS-H-GLXXX-SD

MLL Sonnenschutzsystem
Typ VS-H-GLxxx-ND
Vertikal starr, Lamelle horizontal
Lamellentyp Grosslamelle

Informationen zum Download

Systemeinzelteile

Produktbeschreibung

Das MLL Sonnenschutzsystem VS-H-GLXXX-SD von MLL Hamburg ist ein Sonnenschutz aus Aluminium Großlamellen. Das System ist ein vertikaler, fassadenparalleler Sonnenschutz mit horizontal angeordneten Lochblechlamellen. Die Anbindung der Lamellen erfolgt mittels Sterndeckel direkt oder mit Lisenenprofil an der bauseitigen Unterkonstruktion. Die Lamellenneigung ist über den Sterndeckel vorgegeben. Verfügbare Neigungswinkel sind 0°- 90°.

Oberfläche:

Oberfläche: Eloxal E6 / EV1, C31- 35,
pulverbeschichtet,
RAL Classic DB 701- DB 703
NCS-S und Perleffekt auf Anfrage

Anwendungsbereiche:

Starres Sonnenschutz-Großlamellensystem von MLL zur Montage vor Fassaden bzw. verglasten Flächen, an bauseitige Unterkonstruktion.

Einsatzgebiete:

Für den Außenbereich
Als Sicht-, Wärme-, Sonnenschutz

Aufbau:

Sonnenschutz-Großlamellensystem in Einzelteilen geliefert

Erforderliches Zubehör:

Befestigungsmaterialien zur Befestigung an bauseitige Unterkonstruktion

Optionales Zubehör:

Lochbleche:Standardlochbleche mit Rundloch in gerader Reihe
Standardlochbleche mit Rundloch in versetzter Reihe
weitere Lochungen auf Anfrage,
auch individuelle Muster möglich

Technische Daten

Montage

Lamelle mit Sterndeckel, Sterndeckel an Lisenenprofil bspw. Rechteckrohr, Lisenenprofil zur Montage an bauseitige Unterkonstruktion

Lamelle

Großlamelle mit Tragrohr TR65 und Lochblechauflage

Lamellenabmessungen

individuell nach Wunsch bzw. Statik, im Beispiel 300 x 65 mm

Lamellenabstand

abhängig von der Lamellenbreite, im Beispiel: 240 mm

Neigungswinkel

frei wählbar von 0° bis 90° (bspw. 45°)

Spannweite

bis ca. 3.000 mm (gem. statischer Berechnung)

Bauprodukt

Ja / Werkszeugnis nach DIN EN 10204
