Sonnenschutz Sonal D

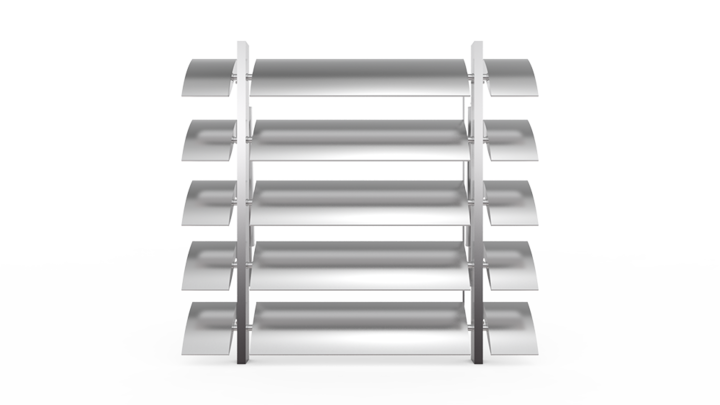

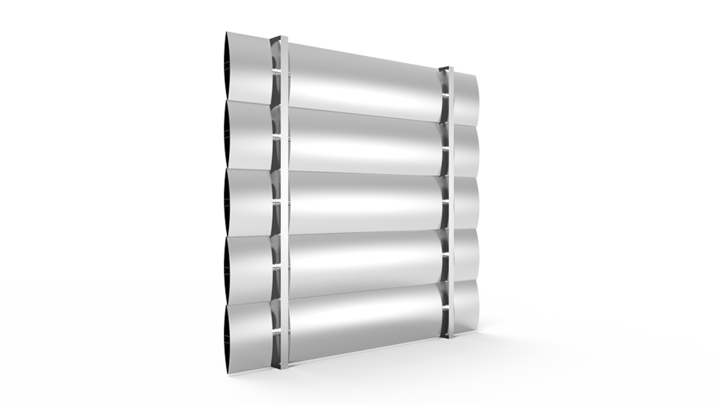

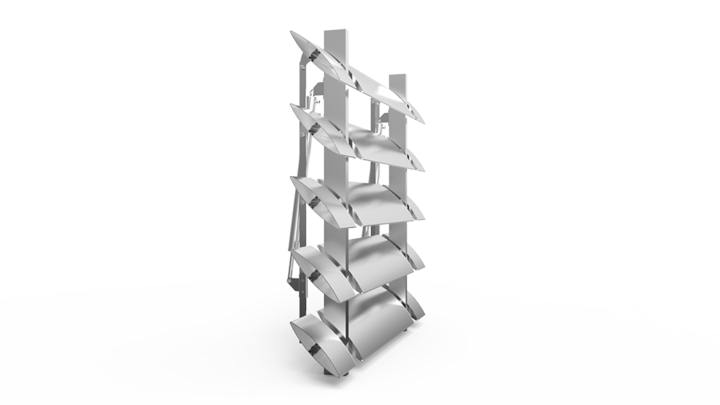

MLL Sonnenschutzsystem VB-H-300-ND-00

  • Vertikal
  • Bewegliche Ausführung
  • Lamelle horizontal
  • Elliptische Lamelle
  • 300 mm Lamellenbreite
  • Lamellenspannweite ca. 4000 mm
  • Manuell- oder elektromotorisch
  • Verstellwinkel ca. 0° - 110°, stufenlos

Kurz & Knapp: MLL Sonnenschutzsystem VB-H-300-ND-00

MLL Sonnenschutzsystem
Typ VB-H-300-ND-00
Vertikal beweglich, Lamelle horizontal
Lamellentyp sonal D300

Systemeinzelteile

Lamelle sonal D-300

Ausführung:

Sonnenschutzlamelle sonal D
Elliptische Lamelle
Lamellenbreite 300 mm

Material:

Aluminium EN AW 6060 T66

Oberfläche:

Pressblank
Eloxal E6 / EV1, C31 – C35
Pulverbeschichtet RAL Classic
DB 701 – DB 703
NCS-S und Perleffekt auf Anfrage

Technische Zeichnung:

Klicken Sie auf die Abbildung, um sie zu vergrößern.

Deckeltyp: DD-300-R

Ausführung:

Deckel, mit runden Ausschnitt, sonal D
Für Lamelle sonal D-300

Material:

Aluminium EN AW-5754 H22

Oberfläche:

Pressblank
Eloxal E6 / EV1, C31 – C35
Pulverbeschichtet RAL Classic
DB 701 – DB 703
NCS-S und Perleffekt auf Anfrage

Technische Zeichnung:

Klicken Sie auf die Abbildung, um sie zu vergrößern.

Deckeltyp: DD-300-N

Ausführung:

Deckel, mit runden Ausschnitt, sonal D
Für Lamelle sonal D-300

Material:

Aluminium EN AW-5754 H22

Oberfläche:

Pressblank
Eloxal E6 / EV1, C31 – C35
Pulverbeschichtet RAL Classic
DB 701 – DB 703
NCS-S und Perleffekt auf Anfrage

Technische Zeichnung:

Klicken Sie auf die Abbildung, um sie zu vergrößern.

Lisenentyp: RL-120-40

Ausführung:

Rechteckige Lisene sonal D
Für Lamelle sonal D-150 bis D-450
Ausführung für bewegliche Anlagen

Material:

Aluminium EN AW 6060 T66

Oberfläche:

Pressblank
Eloxal E6 / EV1, C31 – C35
Pulverbeschichtet RAL Classic
DB 701 – DB 703
NCS-S und Perleffekt auf Anfrage

Technische Zeichnung:

Klicken Sie auf die Abbildung, um sie zu vergrößern.

Produktbeschreibung

Das MLL Sonnenschutzsystem VB-H-300-ND-00 von MLL Hamburg ist ein Sonnenschutz aus elliptischen Aluminium Großlamellen. Das System ist ein vertikaler, fassadenparalleler Sonnenschutz mit horizontal angeordneten Lamellen vom Typ sonal D-300. Die Anbindung der Lamellen erfolgt mittels Lisenenprofil direkt oder mit Abstandskonsolen an der bauseitigen Unterkonstruktion. Die Lamellenneigung ist über den Linearantrieb justierbar. Die Lamellenneigung lässt sich von ca. 0° - 110°, stufenlos einstellen.

Oberfläche:

Pressblank
Eloxal E6 / EV1, C31 – C35
Pulverbeschichtet RAL Classic
DB 701 – DB 703
NCS-S und Perleffekt auf Anfrage

Anwendungsbereiche:

Bewegliches Sonnenschutzsystem von MLL zur Montage vor Fassaden bzw. verglasten Flächen, an bauseitige Unterkonstruktion

Einsatzgebiete:

Für den Innen- und Außenbereich
Als Sicht-, Blend-, Wärme-, Sonnenschutz

Aufbau:

Sonnenschutzsystem vorkonfektioniert, in Einzelteilen geliefert

Erforderliches Zubehör:

Befestigungsmaterialien zur Befestigung an bauseitige Unterkonstruktion

Optionales Zubehör:

Manuelle Verstellmöglichkeit

Technische Daten

Montage

Lamelle mit Standarddeckel, Verstellgestänge und Linearantrieb an Lisenenprofile.

Lisenenprofile zur Montage an bauseitige Unterkonstruktion.

Lamelle

sonal D-300

Lamellenabmessungen

300 x 54 mm

Lamellenabstand

Standardabstand 295 mm, andere Abstände möglich

Neigungswinkel / Verstellwinkel

ca. 0° - 110°, stufenlos

Spannweite

ca. 4000 mm (bzw. gemäß statischer Berechnung)

Material

Alle Profile aus Aluminium EN AW 6060 T66

Deckel aus Aluminium EN AW 5754 H22

Bauprodukt

Ja / Werkszeugnis nach DIN EN 10204

Neigungswinkel / Versteckwinkel

ca. 0° - 110°, stufenlos
