Kurz & Knapp: MLL Lamellenfassade Typ 756SWP1DB

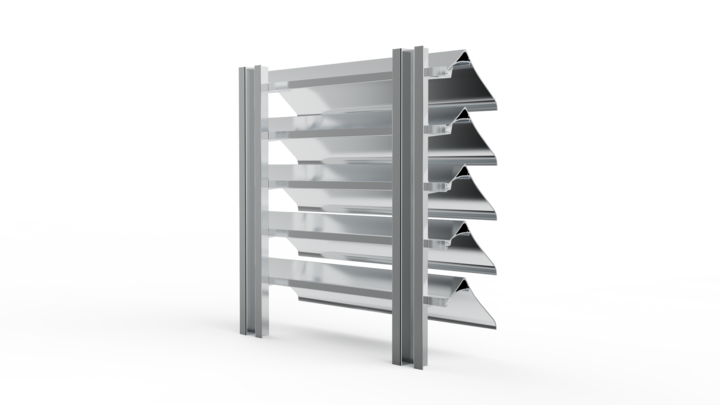

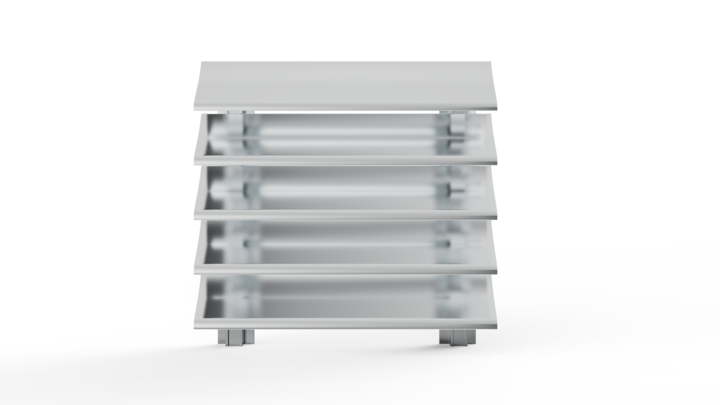

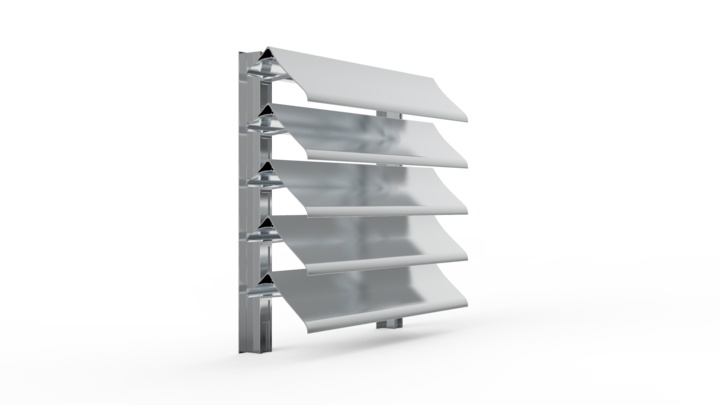

MLL-Lamellenfassade Typ 756SWP1DB
MLL schwere Baureihe, S-förmige Lamelle
MLL-Lamelle 050SWP1 auf Tragsäule 006DB
MLL-Lamellenfassade Typ 756SWP1DB
MLL schwere Baureihe, S-förmige Lamelle
MLL-Lamelle 050SWP1 auf Tragsäule 006DB
SWP-Lamelle, freier Lüftungsquerschnitt 60% / 62% / 64%.
Aluminium Al Mg Si 0,5
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Klipshalter für Lamellenfassaden und Wetterschutz-/Lüftungsgitter. Halter 15.2SWP1 für Wetterschutz-/Lüftungsgitter und für Lamellenfassaden.
Aluminium Al Mg Si 0,5
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Tragsäule für Lamellenfassaden ohne Fliegen-/Vogelgitteraufnahme. Montage an der Fassade. Abstand der Tragsäulen je nach gewählten Systemtyp. Verwendbar für alle Wetterschutzlamellen.
Aluminium Al Mg Si 0,5
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Die Lamellenfassade, System 756SWP1DB, von MLL Hamburg ist ein Fassadensystem aus Aluminium mit einem freien Lüftungsquerschnitt von 64%. Das System 756SWP1DB ist ausgestattet mit einer S-förmigen Lamelle der schweren Baureihe vom Typ 050SWP1. Die Befestigung an eine Fassade erfolgt über die Tragsäule 006DB. Die Lamellen werden mit dem MLL-Klippsystem befestigt und sind nachträglich zum Beispiel für Reparaturarbeiten an der Fassade oder ähnlichen wieder herausnehmbar.
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Lamellenfassade von MLL zur Montage auf bauseitiger Unterkonstruktion z.B.: Mauerwerk.
Für den Innen-, Außenbereich
Lamellen und Tragsäulen abgelängt, lose geliefert
Befestigungsschrauben
Befestigungswinkel
Maueranker
Montage

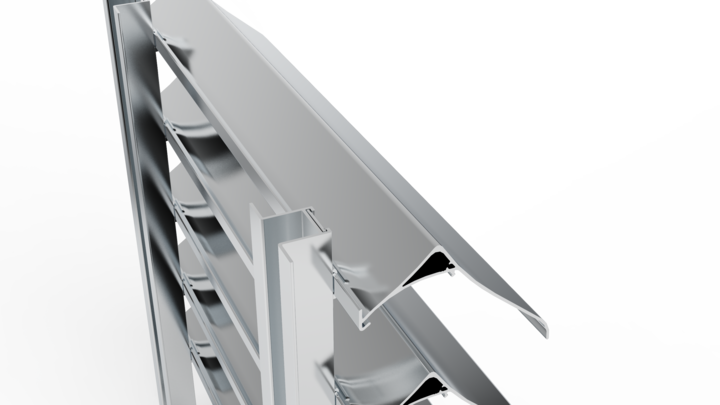

Lamelle 050SWP1 auf Tragsäule 006DB
Tragsäule 006DB bestückt mit Halter 15.2SWP1
Rastermaß der Tragsäule / max. Spannweite der Lamelle
1200 mm
freier Lüftungsquerschnitt
64%
Lamellenabstand
90 mm
Verlustbeiwert Zuluft
Keine Angaben
Verlustbeiwert Abluft
Keine Angaben
Strömungsgeschwindigkeit in m/s dB(A)
Keine Angaben
Bauprodukt
Nein / Werkszeugnis nach DIN EN 10204, 2.2
