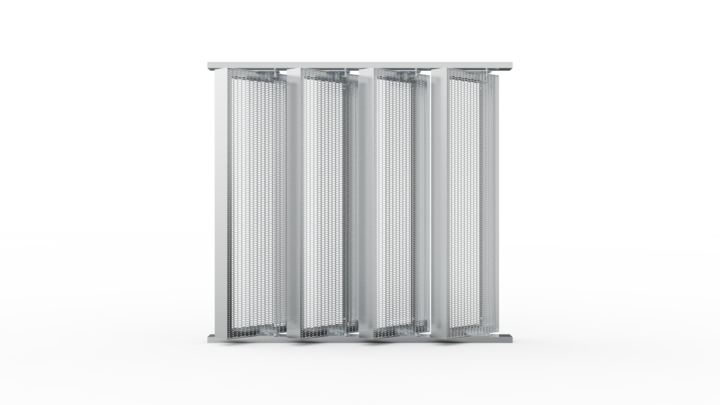

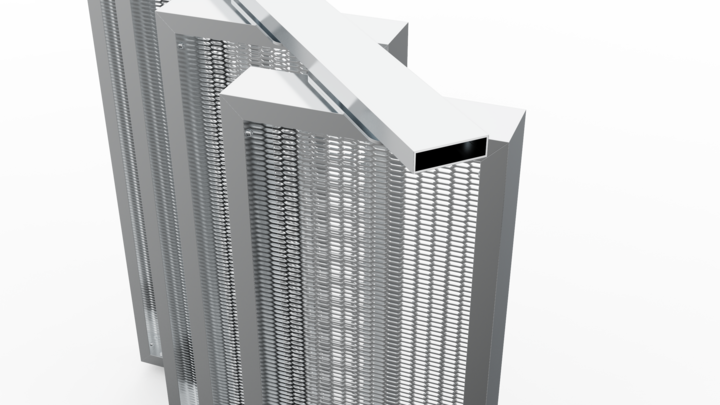

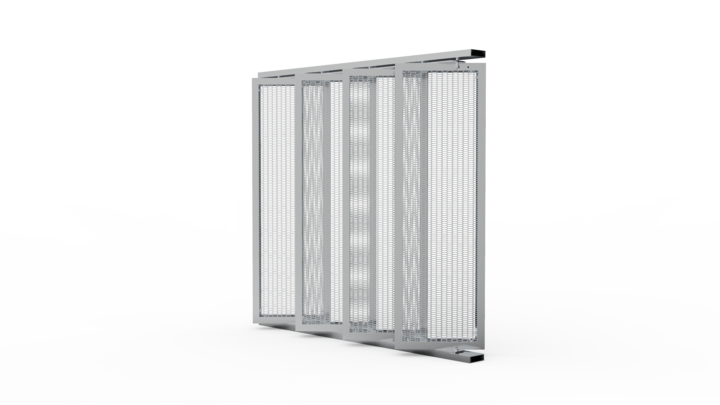

MLL Sonnenschutzsystem VS-V-GLXXX-SD

Vertikal
Starre Ausführung
Lamelle vertikal
Rechteckige Großlamelle mit umlaufendem Randprofil RP100 und aufgelegtem Streckgitter
Bspw. 410 mm Lamellenbreite
Lamellenspannweite ca. 3.800 mm
Sterndeckel

Kurz & Knapp: MLL Sonnenschutzsystem VS-V-GLXXX-SD

MLL Sonnenschutzsystem
Typ VS-V-GLxxx-ND
Vertikal starr, Lamelle vertikal
Lamellentyp Grosslamelle

Informationen zum Download

Systemeinzelteile

Produktbeschreibung

Das MLL Sonnenschutzsystem VS-H-GLXXX-SD von MLL Hamburg ist ein Sonnenschutz aus Aluminium Großlamellen. Das System ist ein vertikaler, fassadenparalleler Sonnenschutz mit vertikal angeordneten Lochblechlamellen. Die Anbindung der Lamellen erfolgt mittels Sterndeckel direkt oder mit Lisenenprofil an der bauseitigen Unterkonstruktion. Die Lamellenneigung ist über den Sterndeckel vorgegeben. Verfügbare Neigungswinkel sind 0°- 90°.

Oberfläche:

Oberfläche: Eloxal E6 / EV1, C31- 35,
pulverbeschichtet,
RAL Classic DB 701- DB 703
NCS-S und Perleffekt auf Anfrage

Anwendungsbereiche:

Starres Sonnenschutz-Großlamellensystem von MLL zur Montage vor Fassaden bzw. verglasten Flächen, an bauseitige Unterkonstruktion.

Einsatzgebiete:

Für den Außenbereich
Als Sicht-, Wärme-, Sonnenschutz

Aufbau:

Sonnenschutz-Großlamellensystem in Einzelteilen geliefert

Erforderliches Zubehör:

Befestigungsmaterialien zur Befestigung an bauseitige Unterkonstruktion

Optionales Zubehör:

Lamellenfüllung:Streckmetall (Al99,5 oder AlMg1)
Masche bspw.: Langsteg 44 x 8,7 x 3 x 2 mm
Lochbleche in geraden oder versetzen Reihen
weitere Ausführungen auf Anfrage möglich

Technische Daten

Montage

Lamelle mit Sterndeckel, Sterndeckel an Lisenenprofil bspw. Rechteckrohr Lisenenprofil zur Montage an bauseitige Unterkonstruktion

Lamelle

Rechteckige Großlamelle mit umlaufendem Randprofil RP100 und aufgelegtem Streckgitter

Lamellenabmessungen

individuell nach Wunsch bzw. Statik, im Beispiel 410 x 100 mm

Lamellenabstand

abhängig von der Lamellenbreite, im Beispiel: 350 mm

Neigungswinkel

frei wählbar von 0° bis 90° (bspw. 45°)

Spannweite

bis ca. 3.800 mm (bzw. gem. statischer Berechnung)

Bauprodukt

Ja / Werkszeugnis nach DIN EN 10204
