Kurz & Knapp: MLL Sonnenschutzsystem VS-V-200R-SH
MLL Sonnenschutzsystem
Typ VS-H-200R-SH
Vertikal starr, Lamelle vertikal
Lamellentyp sonal D200R
Sonnenschutz
Sonal D

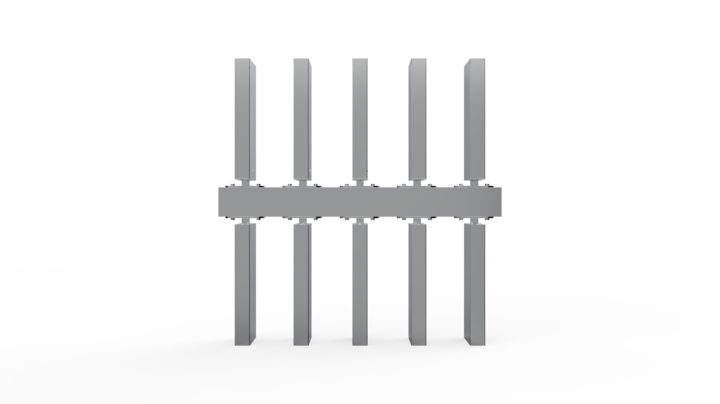

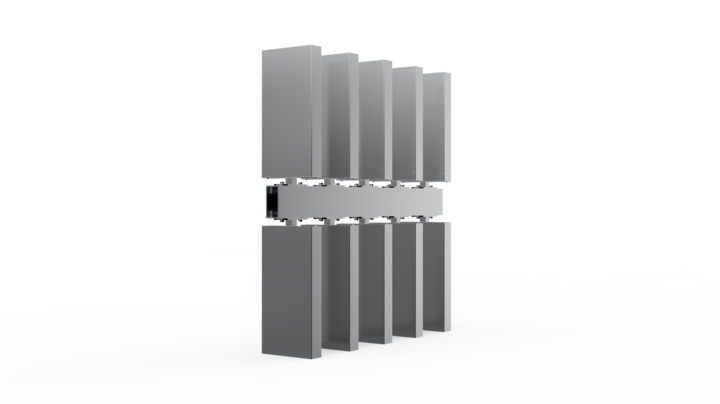

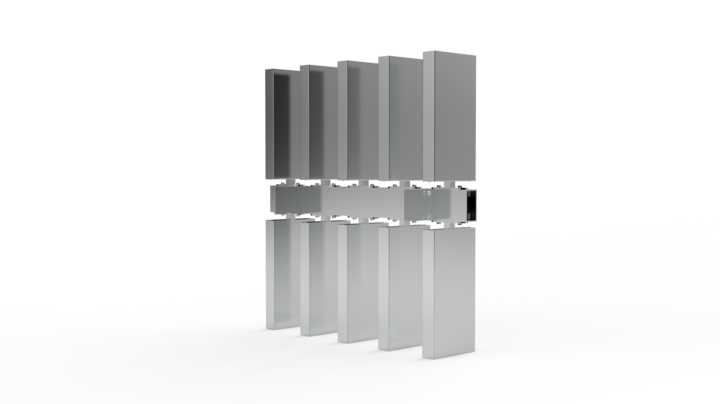

MLL Sonnenschutzsystem VS-V-200R-SH
- Vertikal
- Starre Ausführung
- Lamelle vertikal
- Eckige Lamelle
- 200 mm Lamellenbreite
- Lamellenspannweite ca. 3000 mm
- Lamellenanbindung über Standardhalter
- Lamellenneigung 0°, 15°, 30° oder 45° andere Neigungswinkel auf Anfrage
Systemeinzelteile
Lamelle sonal D-200R
Ausführung:
Sonnenschutzlamelle sonal D
Rechteckige Lamelle
Lamellenbreite 200 mm
Sonderprofil
Material:
Aluminium EN AW 6060 T66
Oberfläche:
Pressblank
Eloxal E6 / EV1, C31 – C35
Pulverbeschichtet RAL Classic
DB 701 – DB 703
NCS-S und Perleffekt auf Anfrage
Haltertyp: SH-25
Ausführung:
Standardhalter sonal D
Für Lamelle sonal D-200 bis D-400
Standard Neigungswinkel 0°, 15°, 30°, 45°
Material:
Aluminium EN AW 6060 T66
Oberfläche:
Pressblank
Eloxal E6 / EV1, C31 – C35
Pulverbeschichtet RAL Classic
DB 701 – DB 703
NCS-S und Perleffekt auf Anfrage
Lisenentyp: RL-120-40
Ausführung:
Rechteckige Lisene sonal D
Für Lamelle sonal D-150 bis D-450
Ausführung für bewegliche Anlagen
Material:
Aluminium EN AW 6060 T66
Oberfläche:
Pressblank
Eloxal E6 / EV1, C31 – C35
Pulverbeschichtet RAL Classic
DB 701 – DB 703
NCS-S und Perleffekt auf Anfrage
Produktbeschreibung
Das MLL Sonnenschutzsystem VS-H-200R-SH von MLL Hamburg ist ein Sonnenschutz aus eckigen Aluminium Großlamellen. Das System ist ein vertikaler, fassadenparalleler Sonnenschutz mit vertikal angeordneten Lamellen vom Typ sonal D-200R. Die Anbindung der Lamellen erfolgt mittels Standardhalter direkt oder mit Lisenenprofil RL-120-40 an der bauseitigen Unterkonstruktion. Die Lamellenneigung ist über den Standardhalter vorgegeben. Verfügbare Neigungswinkel sind 0°, 15°, 30° oder 45°. Andere Neigungswinkel sind jedoch ebenfalls realisierbar.
Oberfläche:
Pressblank
Eloxal E6 / EV1, C31 – C35
Pulverbeschichtet RAL Classic
DB 701 – DB 703
NCS-S und Perleffekt auf Anfrage
Anwendungsbereiche:
Starres Sonnenschutzsystem von MLL zur Montage vor Fassaden bzw. verglasten Flächen, an bauseitige Unterkonstruktion
Einsatzgebiete:
Für den Innen- und Außenbereich
Als Sicht-, Blend-, Wärme-, Sonnenschutz
Aufbau:
Sonnenschutzsystem in Einzelteilen geliefert
Erforderliches Zubehör:
Befestigungsmaterialien zur Befestigung an bauseitige Unterkonstruktion
Technische Daten
Montage

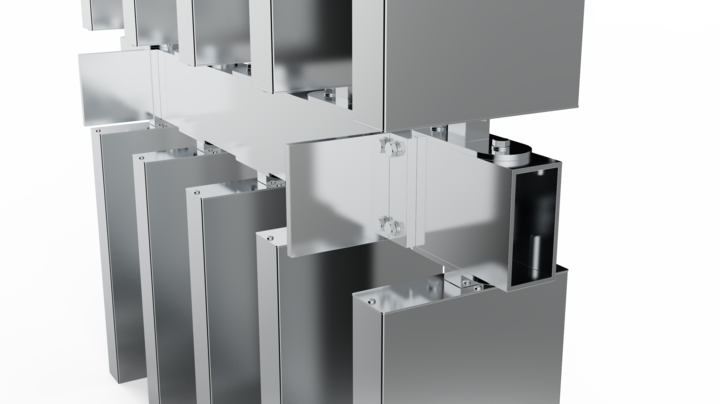

Lamelle mit Standarddeckel und Standardhalter
Standardhalter zur Montage an bauseitige Unterkonstruktion
Lamelle
sonal D-200R
Lamellenabmessung
200 x 50 mm
Lamellenabstand
Standardabstand 195 mm, andere Abstände möglich
Neigungswinkel / Verstellwinkel
0°, 15°, 30° oder 45°
Andere Neigungswinkel auf Anfrage
Spannweite
ca. 3000 mm (bzw. gemäß statischer Berechnung)
Material
Alle Profile aus Aluminium EN AW 6060 T66
Standardhalter aus Aluminium EN AW 6060 T66
Deckel aus Aluminium EN AW 5754 H22
Bauprodukt
Ja / Werkszeugnis nach DIN EN 10204
