Kurz & Knapp: MLL Lamellenfassade Typ 734XLFmk
MLL-Lamellenfassade Typ 734XLFmk
MLL schwere Baureihe, Z-förmige Lamelle
Schiebewassersicher

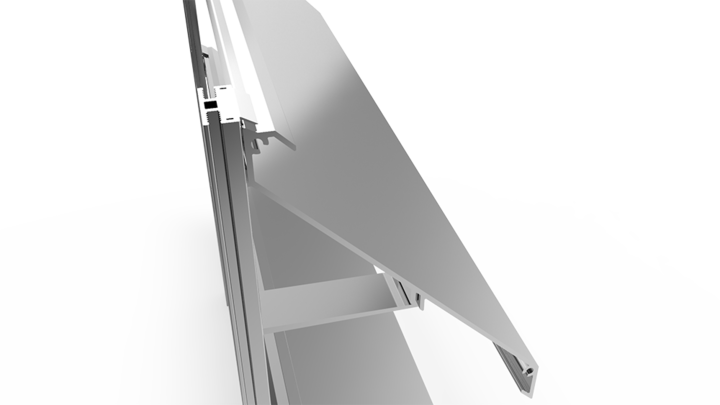

MLL-Lamelle 030XL auf Halteschiene 00Fmk
Wetterschutz
Lamellenfassaden

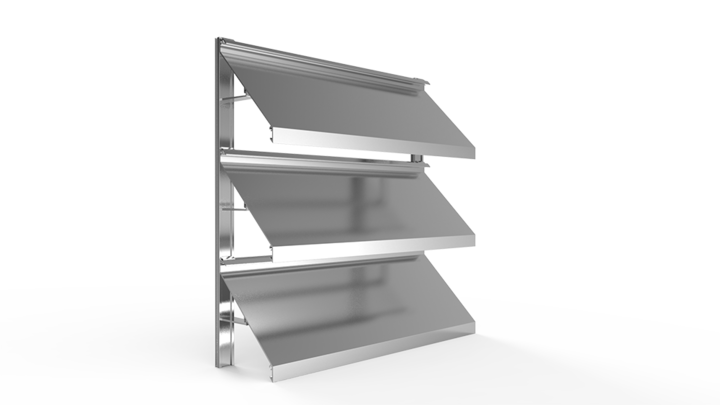

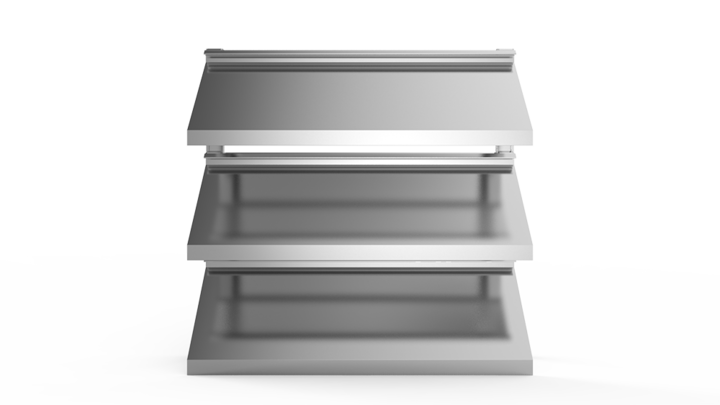

MLL Lamellenfassade Typ 734XLFmk
- 56% freier Lüftungsquerschnitt
- Z-förmige Lamellen
- Schiebewassersicher
- Insekten- oder Vogelschutzgitter
- Hochwertiges Aluminium
- Bewährtes Klippsystem
- Sonderanfertigungen möglich
Systemeinzelteile
Lamelle 030XL
Ausführung:
Z-Lamelle, schiebewassersicher 56%.
Material:
Aluminium Al Mg Si 0,5
Oberfläche:
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Technische Zeichnung:
Klicken Sie auf die Abbildung, um sie zu vergrößern.
Halter 13.0XL
Ausführung:
Klipshalter für Lamellenfassaden. Halter 13.2XL für Lamellenfassaden.
Material:
Aluminium Al Mg Si 0,5
Oberfläche:
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Technische Zeichnung:
Klicken Sie auf die Abbildung, um sie zu vergrößern.
Halteschiene 004fmk
Ausführung:
Für Lamellenfassade Halteschiene mit Fliegen-/Vogelgitteraufnahme. Zur Montage auf bauseitiger Unterkonstruktion. Abstand der Halteschiene je nach gewählten System. Verwendbar für alle Wetterschutzlamellen.
Material:
Aluminium Al Mg Si 0,5
Oberfläche:
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Technische Zeichnung:
Klicken Sie auf die Abbildung, um sie zu vergrößern.
Produktbeschreibung
Die Lamellenfassade, System 734XLFmk, von MLL Hamburg ist ein Fassadensystem aus Aluminium mit einem freien Lüftungsquerschnitt von 56%. Das System 734XLFmk ist ausgestattet mit einer schiebewassersicheren, Z-förmigen Lamelle der schweren Baureihe vom Typ 030XL. Die Befestigung an eine Fassade erfolgt über die Halteschiene 004Fmk. Die Lamellen werden mit dem MLL-Klippsystem befestigt und sind nachträglich zum Beispiel für Reparaturarbeiten an der Fassade oder ähnlichen wieder herausnehmbar.
Oberfläche:
E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne
RAL nach Wahl / roh
Sonderfarben auf Anfrage
Anwendungsbereiche:
Lamellenfassade von MLL zur Montage auf bauseitiger Unterkonstruktion z.B.: Mauerwerk.
Einsatzgebiete:
Für den Innen-, Außenbereich
Aufbau:
Lamellen und Halteschienen abgelängt, lose geliefert
Erforderliches Zubehör:
Befestigungsschrauben
Befestigungswinkel
Maueranker
Optionales Zubehör:
Fliegengitter: Fiberglas MW 1,4 mm / Nirosta MW 1,4 mm / Nirosta MW 2,8 mm
Vogelschutz: Verzinkt MW 10 mm / Nirosta MW 8 mm (Als Rollenware geliefert)
Technische Daten
Montage
Lamelle 030XL auf Halteschiene 004FMk
Halteschiene 004FMk bestückt mit Halter 13.2XL
Halteschiene 004FMk zur Montage auf bauseitiger UK
Rastermaß der Halteschiene / max. Spannweite der Lamelle
1200 mm
Freier Lüftungsquerschnitt
56%
Lamellenabstand
180 mm
Verlustbeiwert Abluft
Keine Angabe
Verlustbeiwert Zuluft
Keine Angabe
Strömungsgeschwindigkeit in m/s dB (A)
Keine Angabe
Bauprodukt
Nein / Werkszeugnis nach DIN EN 10204
